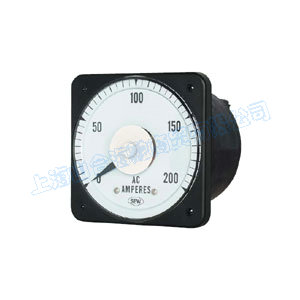

                                                  LS-110   Panel Meters



Wide Angle Scale Type







                                                  LS-110












                                                     FEATURES











                                                   Full Scale Deflection: 250 degrees






                                                   Accuracy: Class 1.5

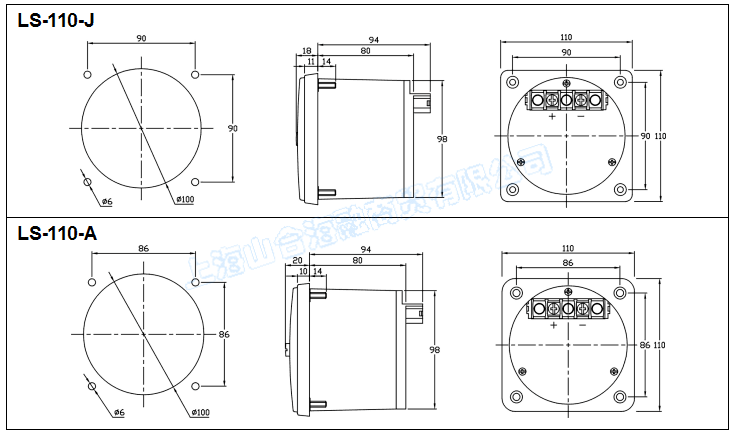

                                                   Length: 183mm






                                                   Case and Composition: Acrylic resin cover, plastic meter body, Bakelite terminal plate, Four stud mounting.






                                                   Color: White scale plate, black terminal plate, gray meter body.






                                                   Pointer: Sword-type in black color






                                                   Easy to read long-scales and pointer-indications can easily be read from a distance.






                                                   , EN 61326-1






                                                   UL file no. E205318 project no. 00CA03127

































    ● 寬廣的刻度版和指針，容易在較遠距離判讀




    ● 指針指示Z大角度 : 250°




    ● 刻度長 : LS-110 : 183公厘     LS-80 : 140公厘




    ● 材質與顏色 : 上蓋 : 壓克力(Acrylic)透明




     中套 : 塑膠(Plastic)灰色




     極插座及底 : 電木(Bakelite)黑色




    ● 指針形狀 : 劍形，黑色

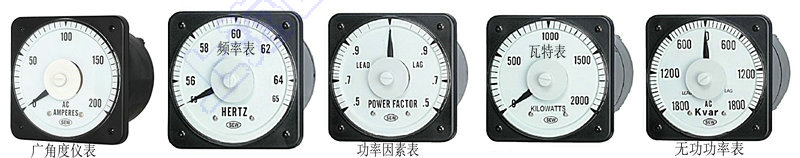

    特 點----廣角度儀表(LED同步儀)





● 輸入電壓 : 120V AC or 240V AC。

      ●   採嵌入式，安裝於儀器或設備表面。

      ● 3 個雙色 LED 指示燈分別為   "SYNC", "GEN" and "BUS".。

      ● 外圈有24 LED，由它的顯示可指示出二個系統之間相位角和頻率的不同。

      ● 360° LED   指示。

      ● 12 點鐘位置的 LED 為雙色設計，其指示為。

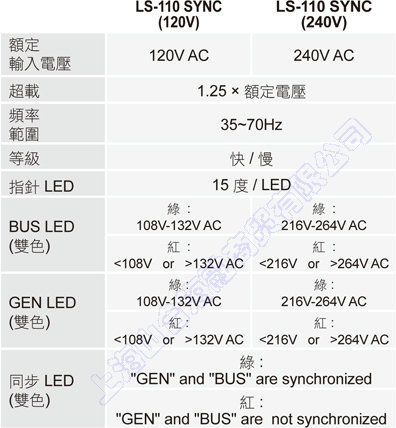

    規   格 (23°C±5°C ＜80%R.H.)
