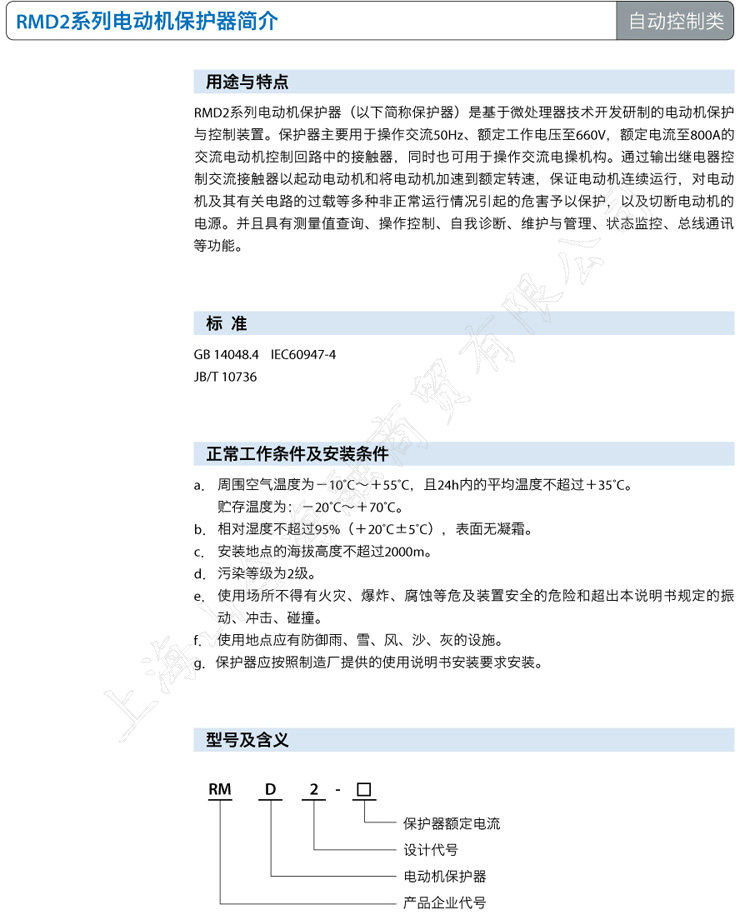

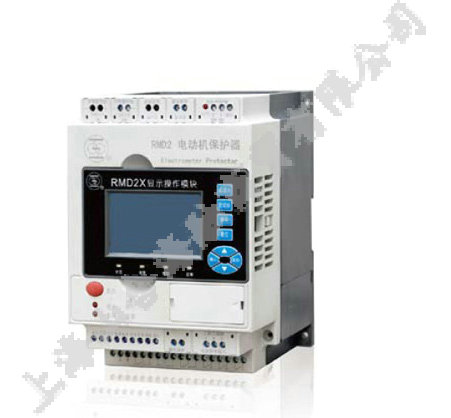

上海人民電器廠RMD2系列電動機保護器（以下簡稱保護器）是基于微處理器技術開發研制的電動機保護與控制裝置。保護器主要用于操作交流50Hz、額定工作電壓至660V，額定電流至800A的
交流電動機控制回路中的接觸器，同時也可用于操作交流電操機構。通過輸出繼電器控
制交流接觸器以起動電動機和將電動機加速到額定轉速，BZ電動機連續運行，對電動
機及其有關電路的過載等多種非正常運行情況引起的危害予以保護，以及切斷電動機的
電源。并且具有測量值查詢、操作控制、自我診斷、維護與管理、狀態監控、總線通訊
等功能。
用途與特點

標 準
a． 周圍空氣溫度為－10?C～＋55?C，且24h內的平均溫度不C過＋35?C。
貯存溫度為：－20?C～＋70?C。
b． 相對濕度不C過95%（＋20?C±5?C），表面無凝霜。
c． 安裝地點的海拔高度不C過2000m。
d． 污染等級為2級。
e． 使用場所不得有火災、爆炸、腐蝕等危及裝置安全的危險和C出本說明書規定的振
動、沖擊、碰撞。
f． 使用地點應有防御雨、雪、風、沙、灰的設施。
g．保護器應按照制造廠提供的使用說明書安裝要求安裝。
正常工作條件及安裝條件

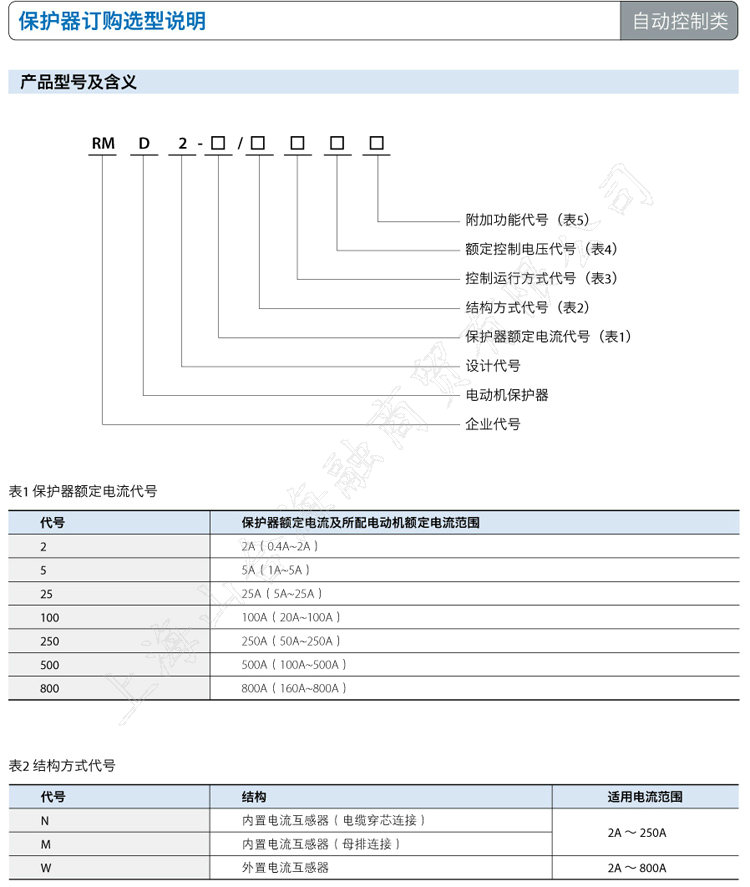

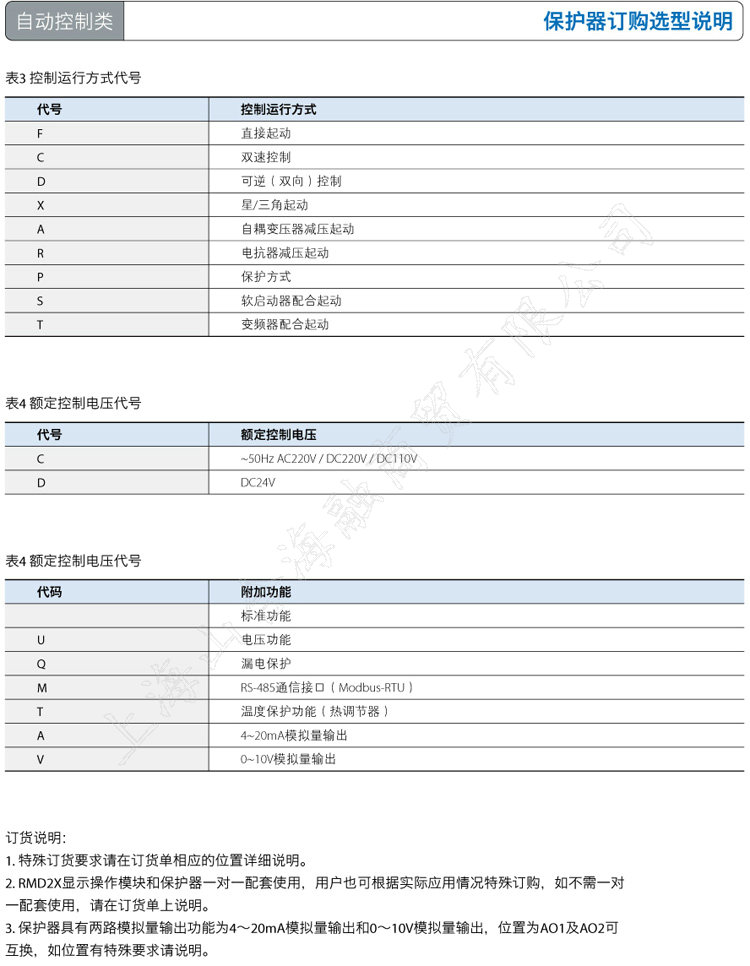

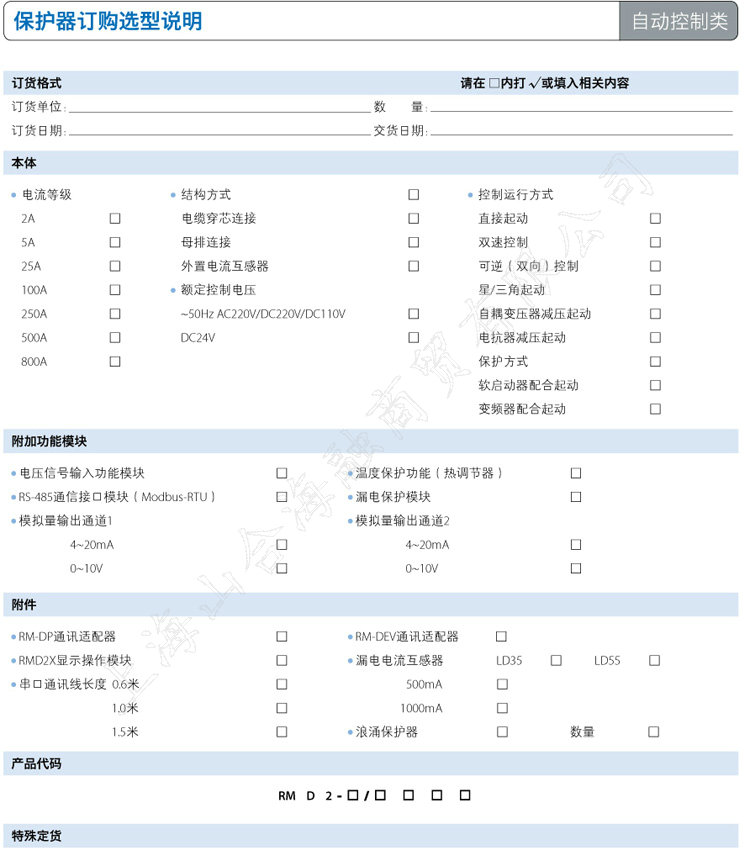

型號及含義
保護器額定電流
設計代號
電動機保護器
產品企業代號
RM D 2 -
RMD2-3
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

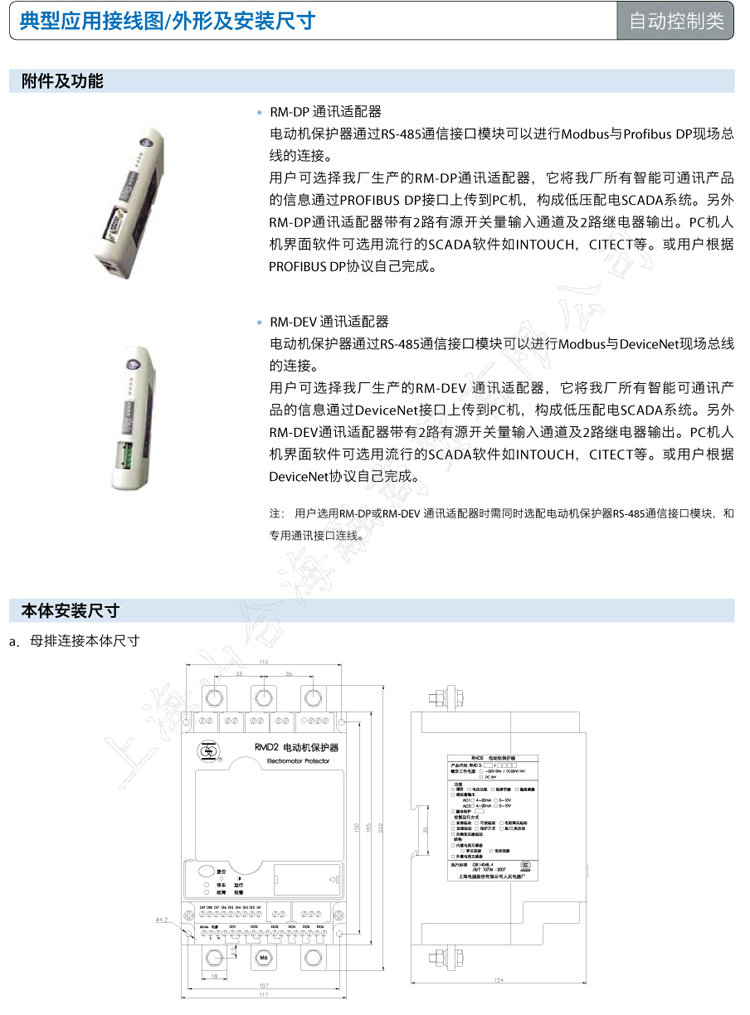

產品結構與技術參數

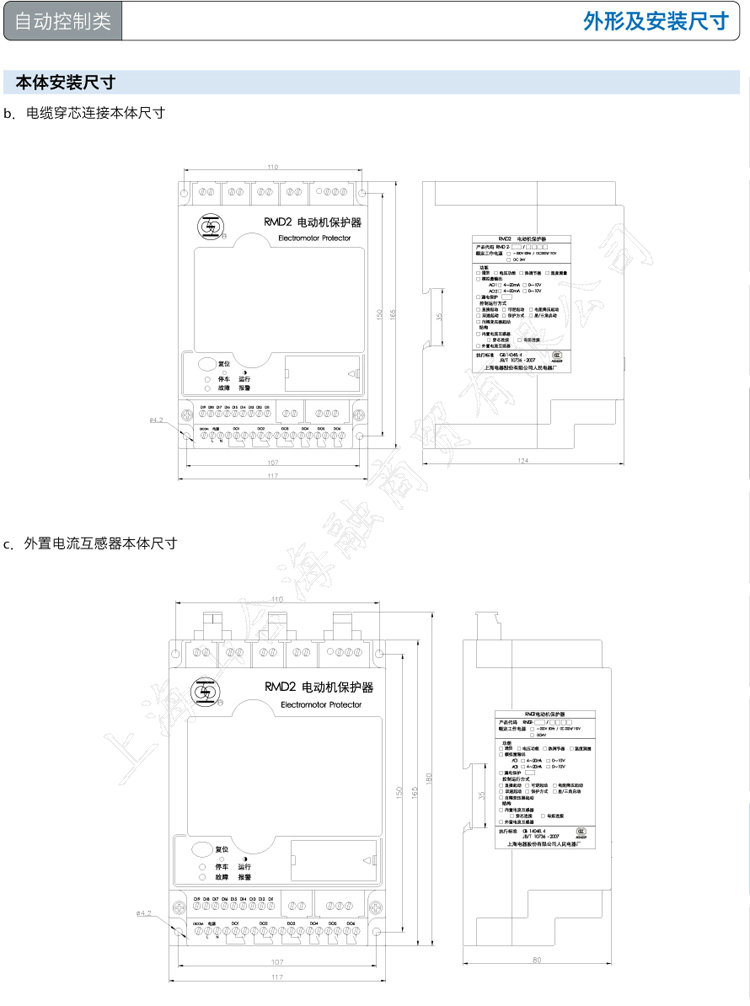

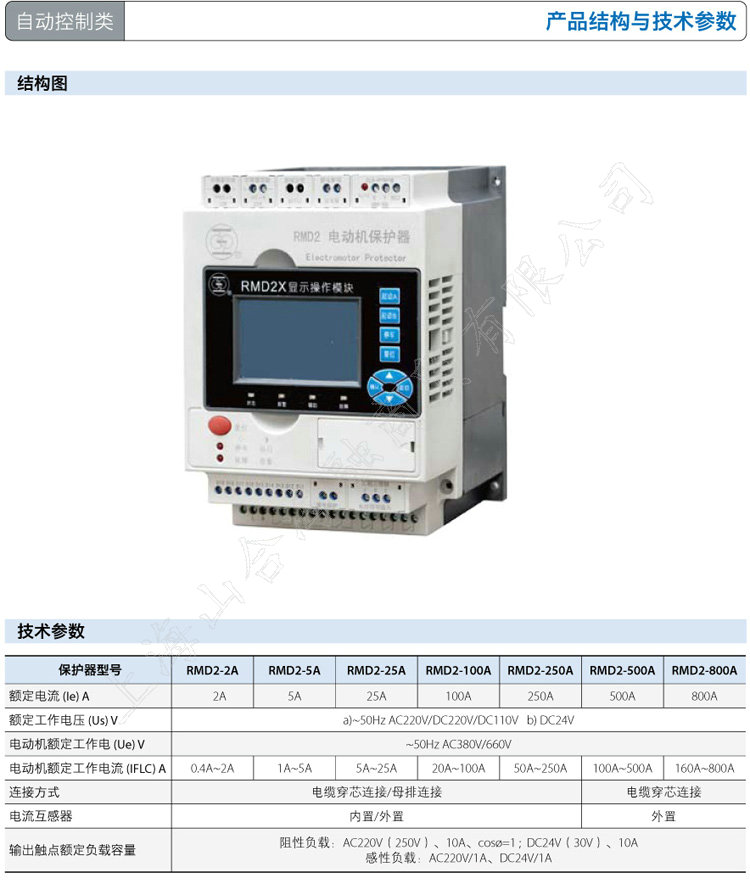

結構圖
技術參數
保護器型號 RMD2-2A RMD2-5A RMD2-25A RMD2-100A RMD2-250A RMD2-500A RMD2-800A
額定電流 (Ie) A 2A 5A 25A 100A 250A 500A 800A
額定工作電壓 (Us) V a)~50Hz AC220V/DC220V/DC110V b) DC24V
電動機額定工作電 (Ue) V ~50Hz AC380V/660V
電動機額定工作電流 (IFLC) A 0.4A~2A 1A~5A 5A~25A 20A~100A 50A~250A 100A~500A 160A~800A
連接方式 電纜穿芯連接/母排連接 電纜穿芯連接

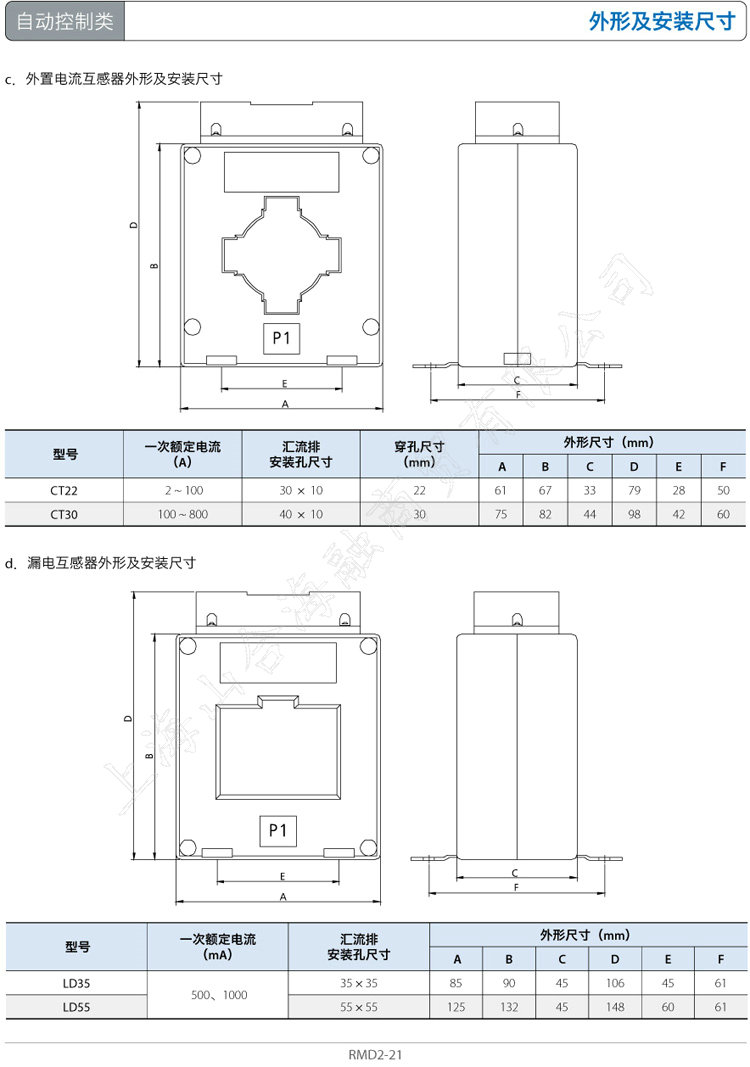

電流互感器 內置/外置 外置
輸出觸點額定負載容量
阻性負載：AC220V（250V）、10A、cos?=1 ; DC24V（30V）、10A
感性負載：AC220V/1A、DC24V/1A
RMD2-4
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構與技術參數
功 能 保護特性
功能配置
標配功能 增選功能
過載保護
√
電動機額定電 (IFLC)
不動作特性 1.05 × FLC, >2h 不動作
動作特性  1.20 × FLC, <1h 動作
K系數
10，16，24,40，60，80，100，130，180，
280，400，600，800，1000，1200，1300
冷/熱曲線率 5%~100%
過負荷鎖定時間 1~1000min
允許起動熱容 方式一、方式二
過負荷跳閘復位方式 手動 / 自動 / 緊急
執行方式 報警 / 跳閘 / 輔助 / 跳閘&輔助
相短路保護
√
相短路整定電流 (Ir1) (1.0~15.0) × FLC
動作時間 0~6.0s
執行方式 關閉 / 報警 /跳閘/ 輔助 /跳閘&輔助
堵轉保護
√
堵轉整定電流 (Ir2) (1.0~12.0) × FLC
動作時間 0~250.0s
執行方式 關閉 / 報警 /跳閘/ 輔助 /跳閘&輔助
起動過程禁止時間 0~600.0s + OFF
欠載保護
√
欠載整定電流 (Ir3) (20%~100%) × FLC
動作時間 0~250.0s
執行方式 關閉 / 報警 /跳閘/ 輔助 /跳閘&輔助
缺相/不平衡保護
√
缺相/不平衡整定值 (Ir4) 5%~100%
動作時間 0~250.0s
執行方式 關閉 / 報警 / 跳閘
接地保護
√
接地整定電流 (Iq) (20%~100%) × FLC
延時時間 0~60.0s + OFF
剪切系數 (C) 1.5~6 + OFF
執行方式 關閉 / 報警 / 跳閘 / 輔助 / 跳閘&輔助
起動過程禁止時間 0~60.0s + OFF
漏電保護
√
漏電保護整定電流 (I△n) 外接漏電互感器方式 (20%~100%) × I△m
2倍極限不驅動時間 0~60.0s
執行方式 關閉 / 報警 / 跳閘 / 輔助 / 跳閘&輔助
起動過程禁止 0~60.0s + OFF

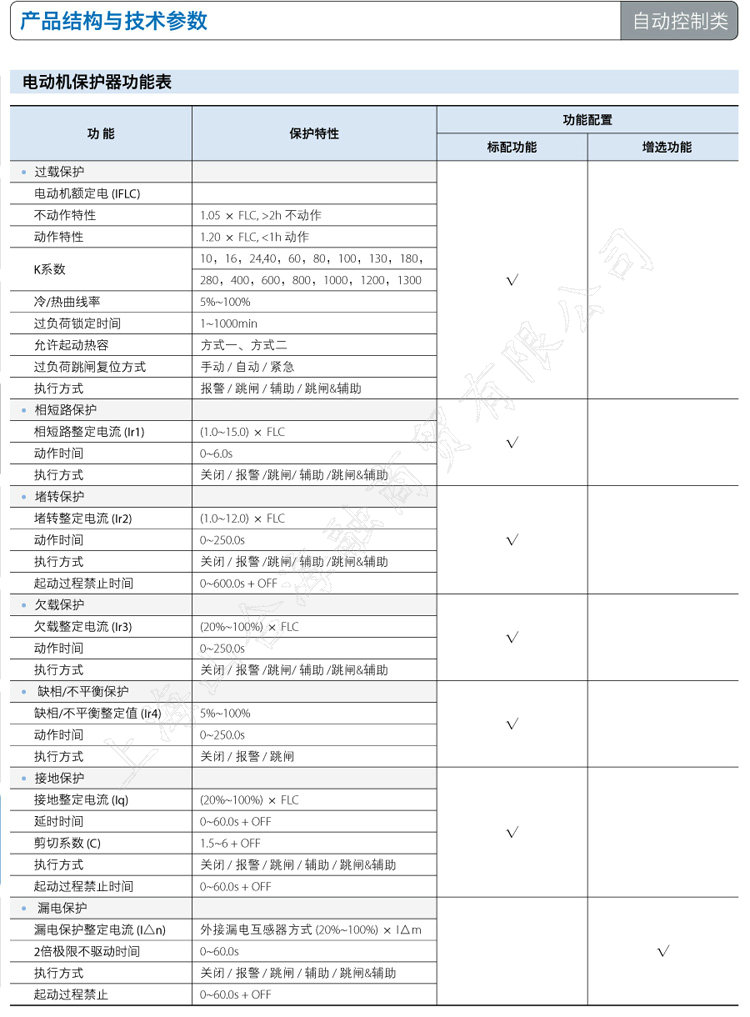

電動機保護器功能表
RMD2-5
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構與技術參數
功 能 保護特性
功能配置
標配功能 增選功能
欠壓保護
√
欠壓保護整定值 (Ur1) (45~95%) × Ue
動作時間 0~250.0s
執行方式 關閉 / 報警 / 跳閘
過壓保護
√
過壓保護整定值 (Ur2) (105%~150%) × Ue
動作時間 0~250.0s
執行方式 關閉 / 報警 / 跳閘
失壓 / 欠電壓重起動
√
欠壓重起動功能整定值 (Ur3) (65%~100%) × Ue
延時重起動延時時間 0.1~250.0s
立即重起動失電時間 0.1~0.5s
延時重起動失電時間 0.5~10.0s
欠功率保護
√
啟動值 (Pr) (20%~95%) × Pn
動作時間 0~250.0s
執行方式 關閉 / 報警 / 跳閘
熱調節器
√
熱敏電阻類型 PTC / NTC
熱電阻設定值 0.1~200.0kΩ（PTC時>冷電阻設定值）
冷電阻設定值 0.1~200.0kΩ（NTC時>熱電阻設定值）
動作時間 瞬時
執行方式 關閉 / 報警 / 跳閘 / 輔助 / 跳閘&輔助
熱電阻未連接報警 使能 / 禁止
起動加速C時
√
執行方式 使能 / 禁止
外部故障
√ 執行方式 關閉 / 報警 / 跳閘
動作時間 0~250.0s
相序保護
√
執行方式 使能 / 禁止
接觸器允許分?jǐn)嚯娏?br>√
整定電流 (Iic) (1.0~15.0) × Ie + OFF
上電自起動
√
執行方式 禁止 / 起動/ 恢復

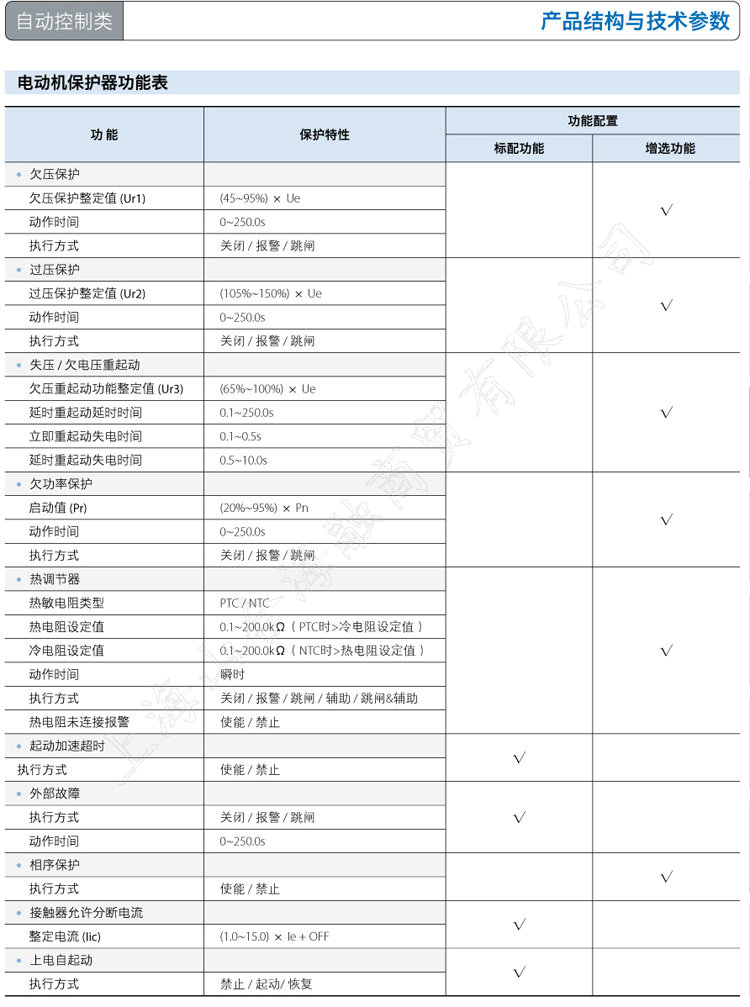

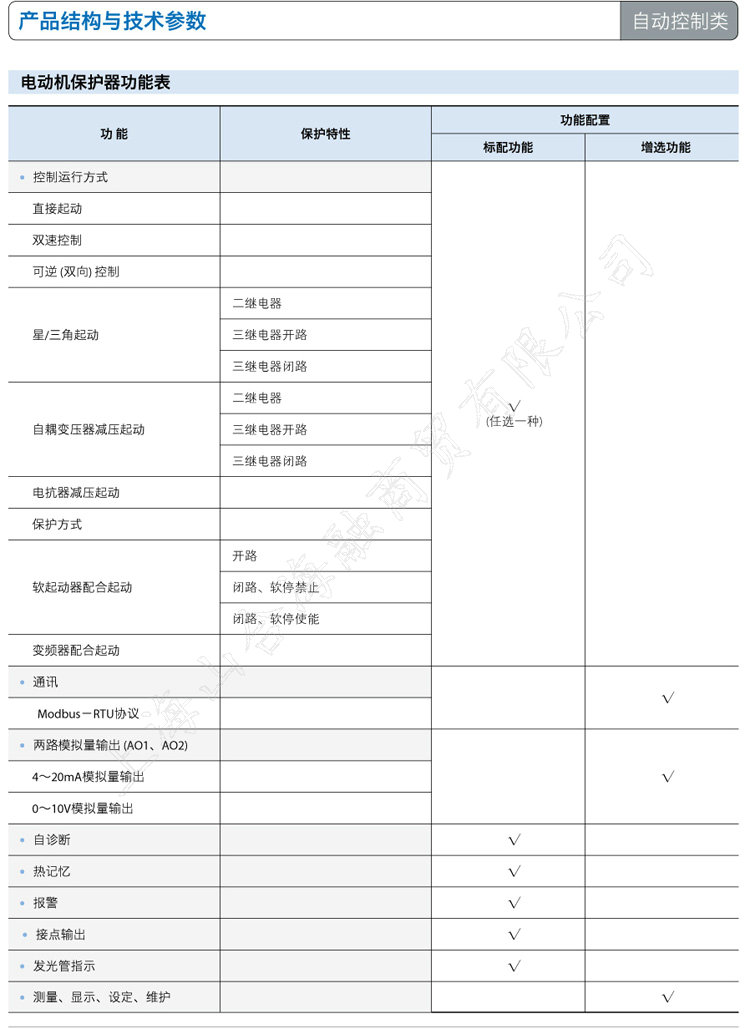

電動機保護器功能表
RMD2-6
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構與技術參數
電動機保護器功能表
功 能 保護特性
功能配置
標配功能 增選功能
控制運行方式
√
(任選一種)
直接起動
雙速控制

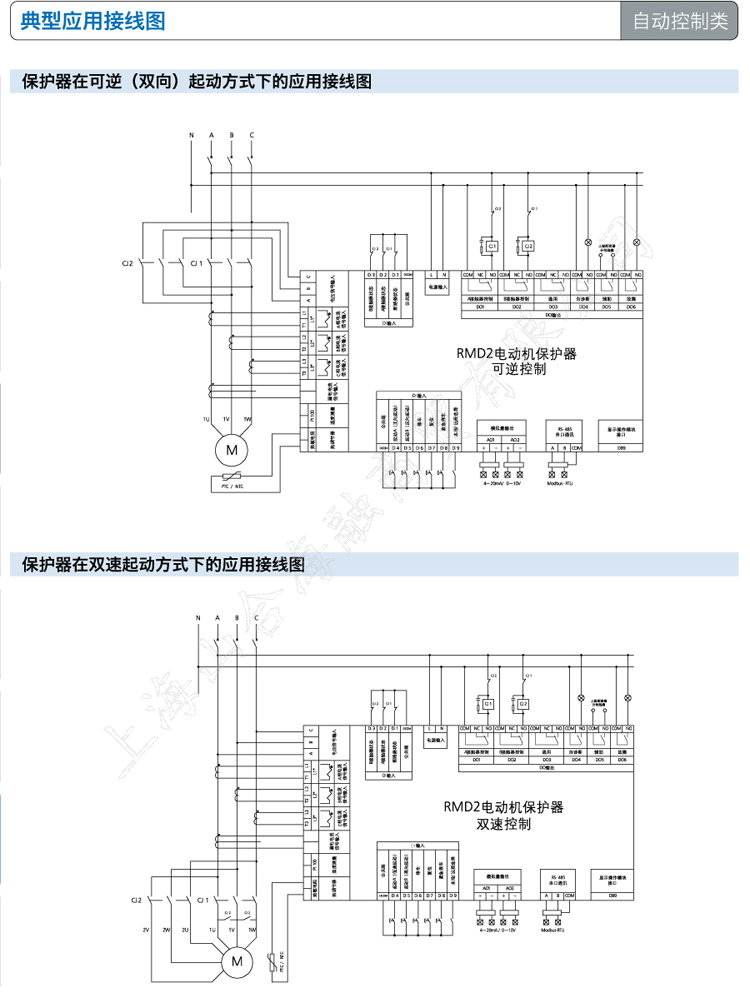

可逆 (雙向) 控制
星/三角起動
二繼電器
三繼電器開路
三繼電器閉路
自耦變壓器減壓起動
二繼電器
三繼電器開路
三繼電器閉路
電抗器減壓起動
保護方式

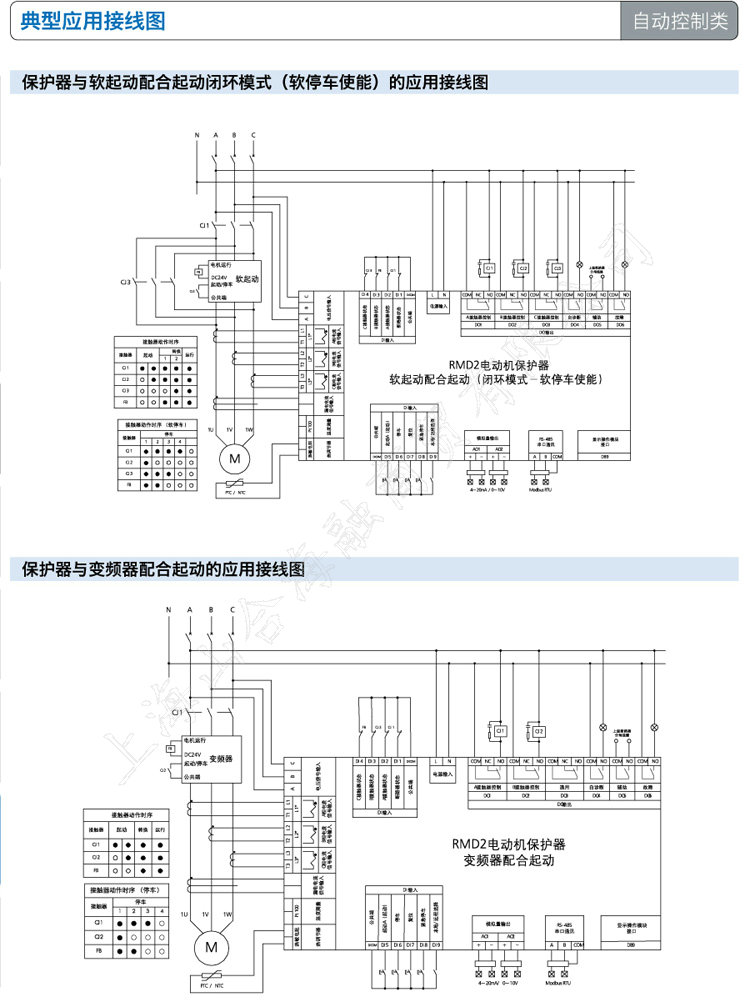

軟起動器配合起動
開路
閉路、軟停禁止
閉路、軟停使能
變頻器配合起動
通訊
√
Modbus－RTU協議
兩路模擬量輸出 (AO1、AO2)
√ 4～20mA模擬量輸出
0～10V模擬量輸出
自診斷 √
熱記憶 √
報警 √
接點輸出 √
發光管指示 √
測量、顯示、設定、維護 √
RMD2-7
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構與技術參數

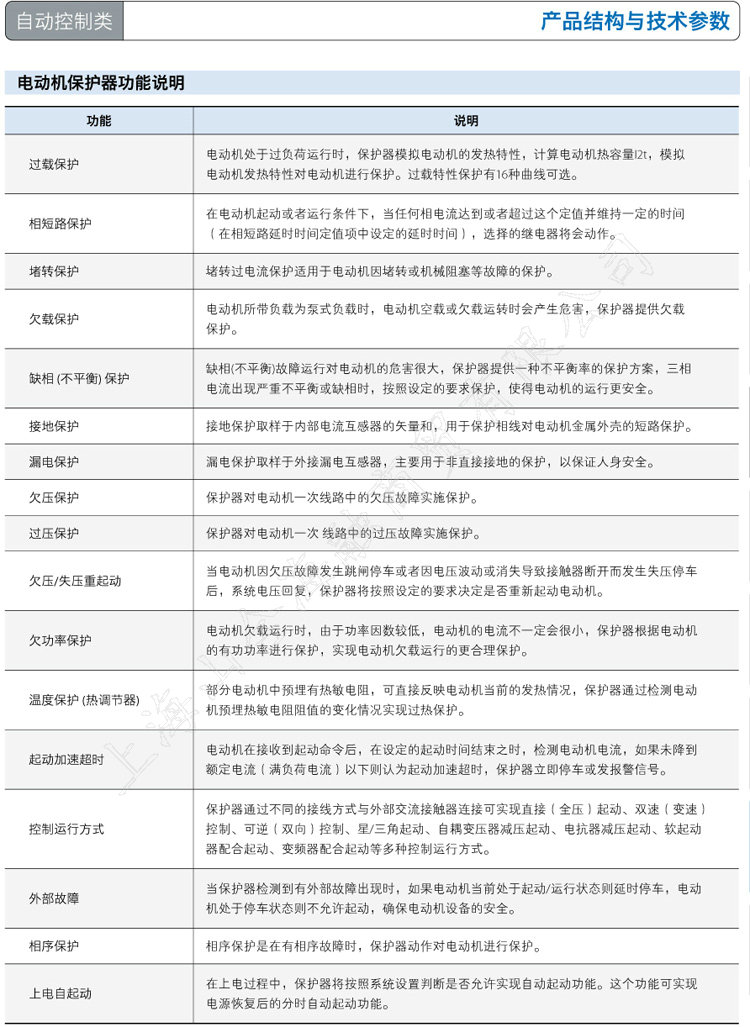

電動機保護器功能說明
功能 說明

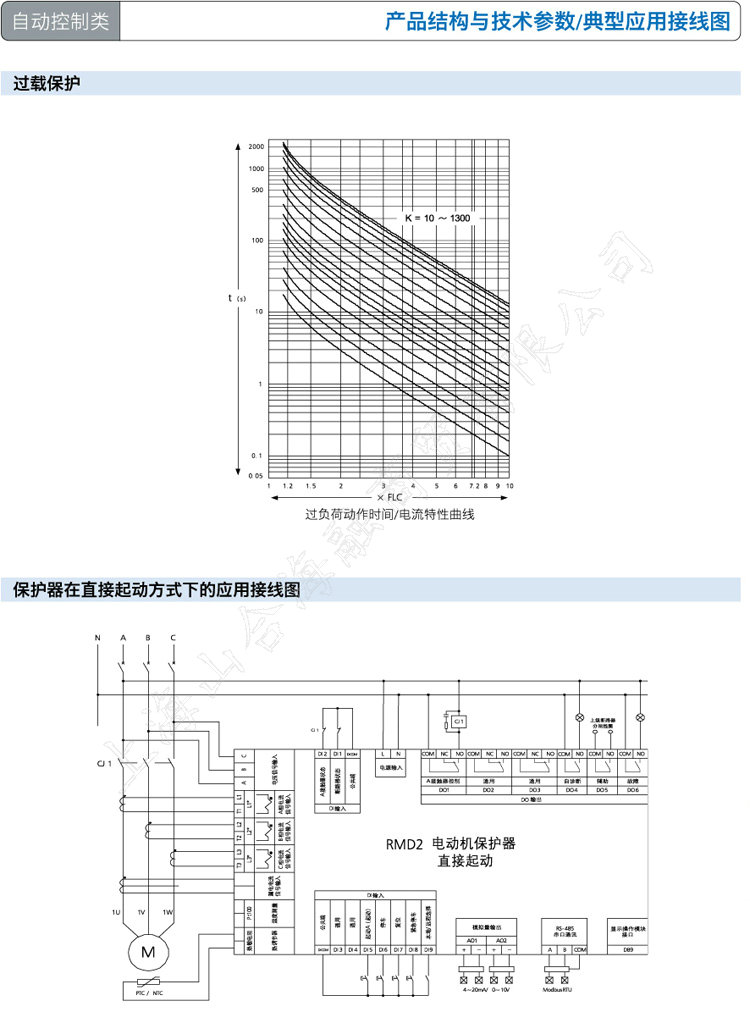

過載保護
電動機處于過負荷運行時，保護器模擬電動機的發熱特性，計算電動機熱容量I2t，模擬
電動機發熱特性對電動機進行保護。過載特性保護有16種曲線可選。
相短路保護
在電動機起動或者運行條件下，當任何相電流達到或者C過這個定值并維持一定的時間
（在相短路延時時間定值項中設定的延時時間），選擇的繼電器將會動作。
堵轉保護 堵轉過電流保護適用于電動機因堵轉或機械阻塞等故障的保護。
欠載保護
電動機所帶負載為泵式負載時，電動機空載或欠載運轉時會產生危害，保護器提供欠載
保護。
缺相 (不平衡) 保護
缺相(不平衡)故障運行對電動機的危害很大，保護器提供一種不平衡率的保護方案，三相
電流出現嚴重不平衡或缺相時，按照設定的要求保護，使得電動機的運行更安全。
接地保護 接地保護取樣于內部電流互感器的矢量和，用于保護相線對電動機金屬外殼的短路保護。
漏電保護 漏電保護取樣于外接漏電互感器，主要用于非直接接地的保護，以BZ人身安全。
欠壓保護 保護器對電動機一次線路中的欠壓故障實施保護。
過壓保護 保護器對電動機一次 線路中的過壓故障實施保護。
欠壓/失壓重起動
當電動機因欠壓故障發生跳閘停車或者因電壓波動或消失導致接觸器斷開而發生失壓停車
后，系統電壓回復，保護器將按照設定的要求決定是否重新起動電動機。
欠功率保護
電動機欠載運行時，由于功率因數較低，電動機的電流不一定會很小，保護器根據電動機
的有功功率進行保護，實現電動機欠載運行的更合理保護。
溫度保護 (熱調節器)
部分電動機中預埋有熱敏電阻，可直接反映電動機當前的發熱情況，保護器通過檢測電動
機預埋熱敏電阻阻值的變化情況實現過熱保護。
起動加速C時
電動機在接收到起動命令后，在設定的起動時間結束之時，檢測電動機電流，如果未降到
額定電流（滿負荷電流）以下則認為起動加速C時，保護器立即停車或發報警信號。

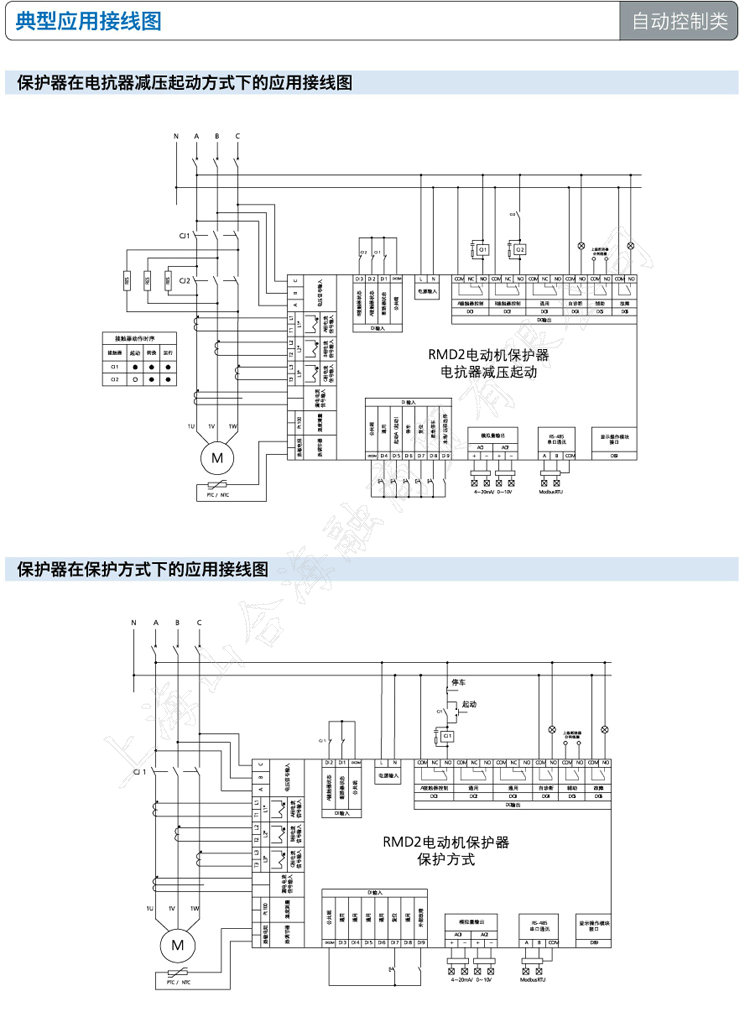

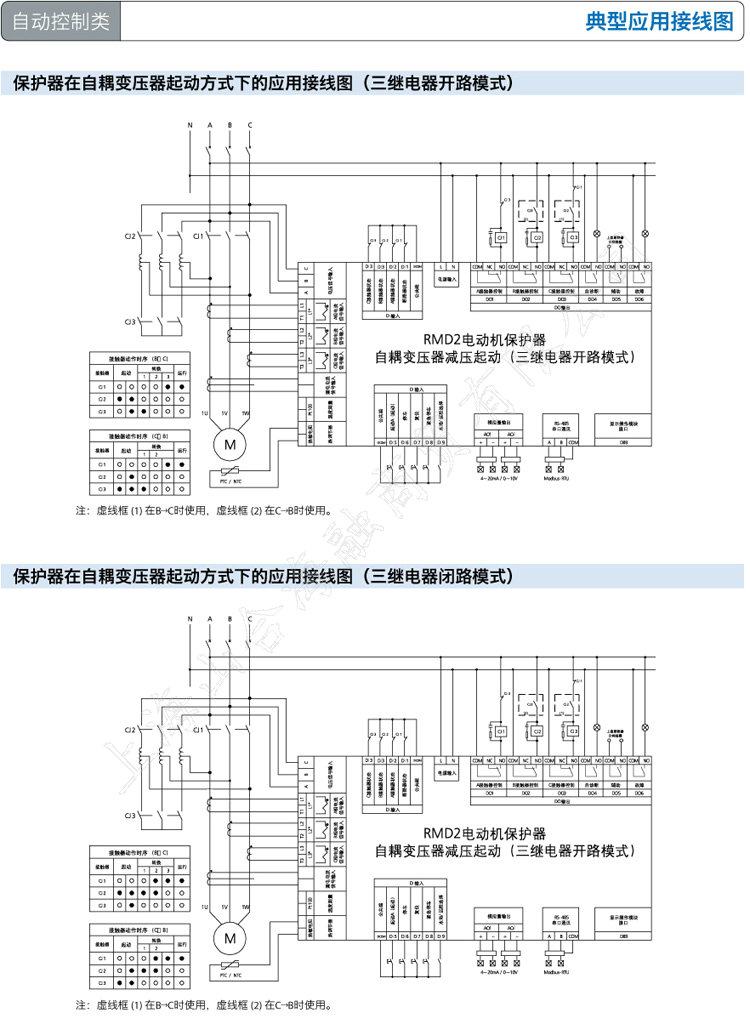

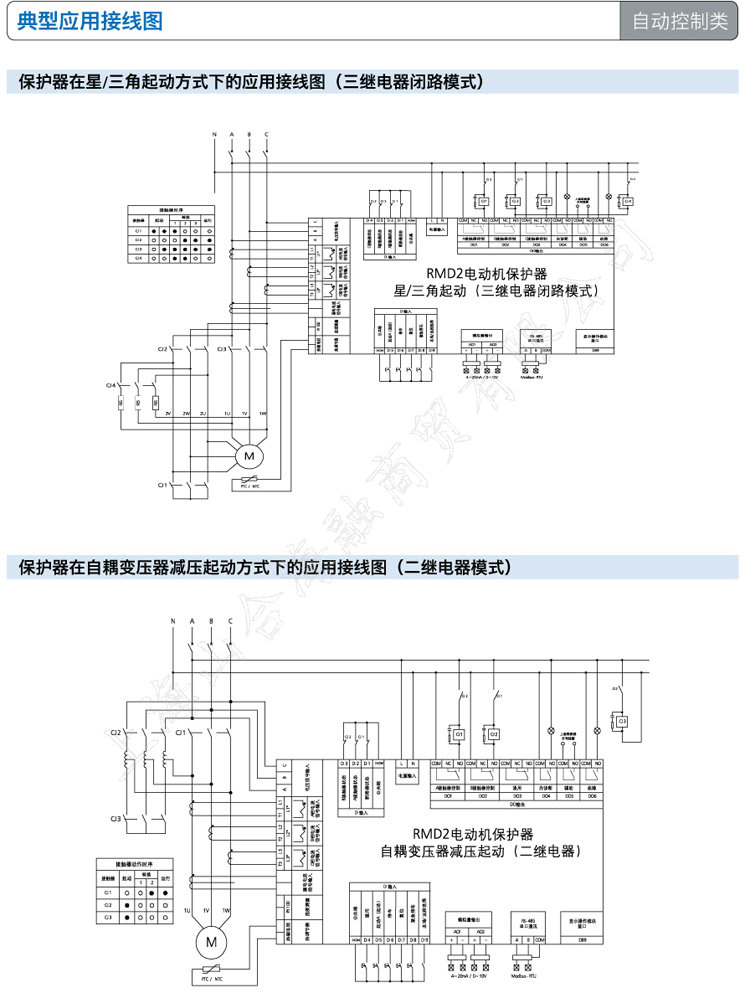

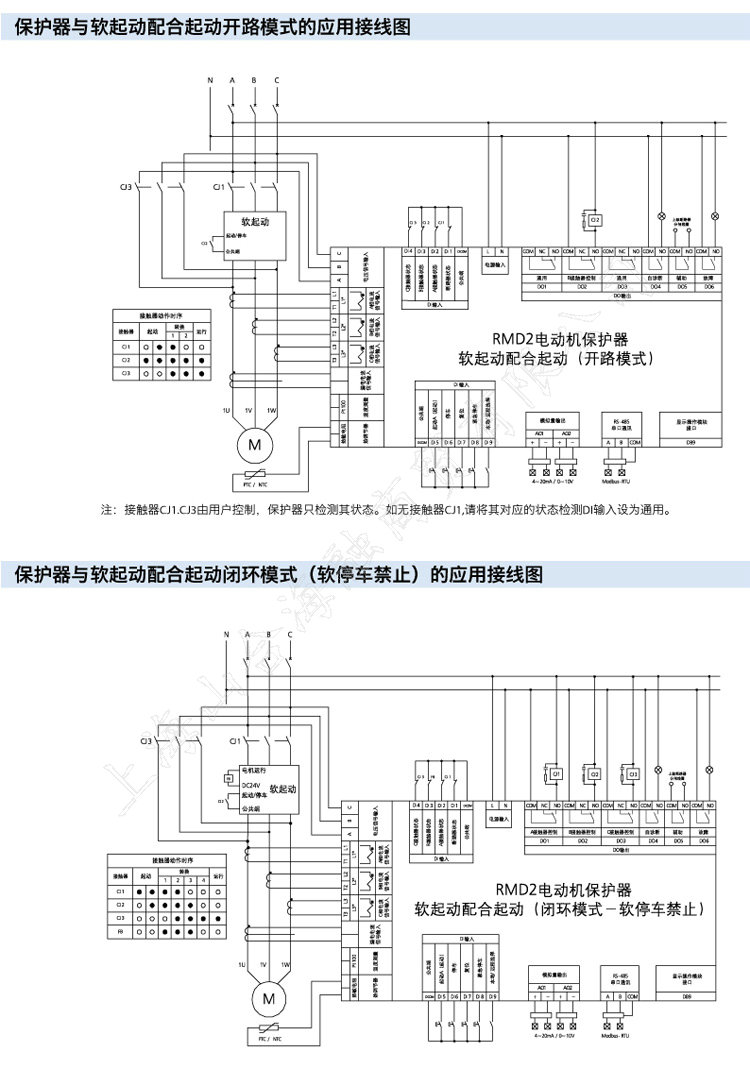

控制運行方式
保護器通過不同的接線方式與外部交流接觸器連接可實現直接（全壓）起動、雙速（變速）
控制、可逆（雙向）控制、星/三角起動、自耦變壓器減壓起動、電抗器減壓起動、軟起動
器配合起動、變頻器配合起動等多種控制運行方式。
外部故障
當保護器檢測到有外部故障出現時，如果電動機當前處于起動/運行狀態則延時停車，電動
機處于停車狀態則不允許起動，確保電動機設備的安全。
相序保護 相序保護是在有相序故障時，保護器動作對電動機進行保護。
上電自起動
在上電過程中，保護器將按照系統設置判斷是否允許實現自動起動功能。這個功能可實現
電源恢復后的分時自動起動功能。
RMD2-8
自動控制類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
產品結構與技術參數

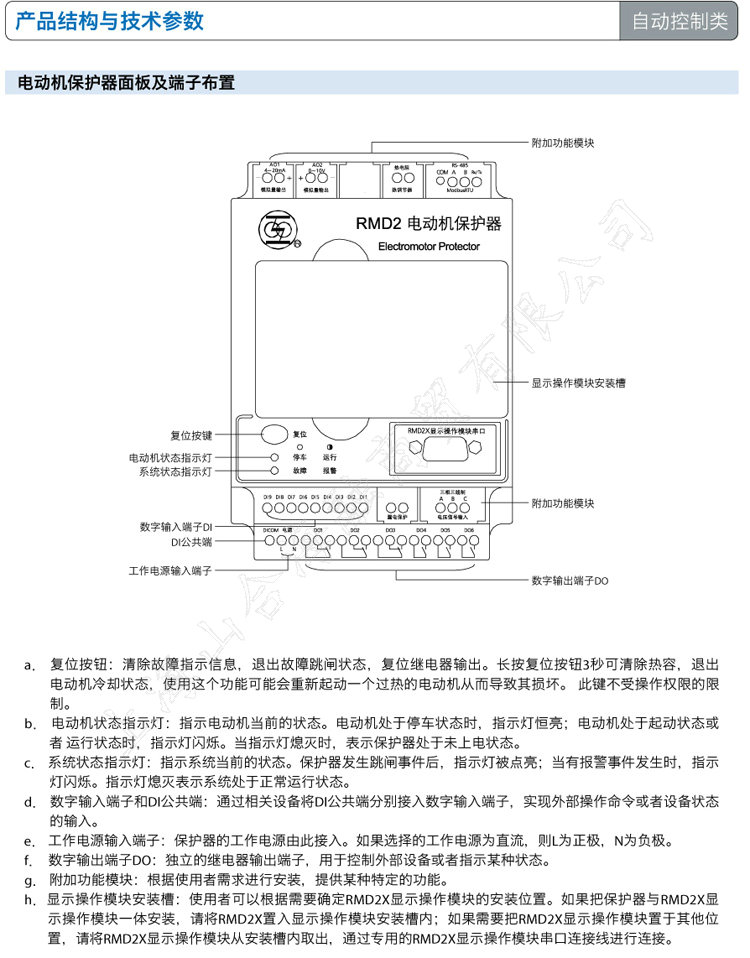

電動機保護器面板及端子布置
復位按鍵
電動機狀態指示燈
數字輸入端子DI
DI公共端
工作電源輸入端子
顯示操作模塊安裝槽
附加功能模塊
附加功能模塊
數字輸出端子DO
系統狀態指示燈
a． 復位按鈕：清除故障指示信息，退出故障跳閘狀態，復位繼電器輸出。長按復位按鈕3秒可清除熱容，退出
電動機冷卻狀態，使用這個功能可能會重新起動一個過熱的電動機從而導致其損壞。 此鍵不受操作權限的限
制。
b． 電動機狀態指示燈：指示電動機當前的狀態。電動機處于停車狀態時，指示燈恒亮；電動機處于起動狀態或
者 運行狀態時，指示燈閃爍。當指示燈熄滅時，表示保護器處于未上電狀態。
c． 系統狀態指示燈：指示系統當前的狀態。保護器發生跳閘事件后，指示燈被點亮；當有報警事件發生時，指示
燈閃爍。指示燈熄滅表示系統處于正常運行狀態。
d． 數字輸入端子和DI公共端：通過相關設備將DI公共端分別接入數字輸入端子，實現外部操作命令或者設備狀態
的輸入。
e． 工作電源輸入端子：保護器的工作電源由此接入。如果選擇的工作電源為直流，則L為正極，N為負極。
f． 數字輸出端子DO：獨立的繼電器輸出端子，用于控制外部設備或者指示某種狀態。
g． 附加功能模塊：根據使用者需求進行安裝，提供某種特定的功能。

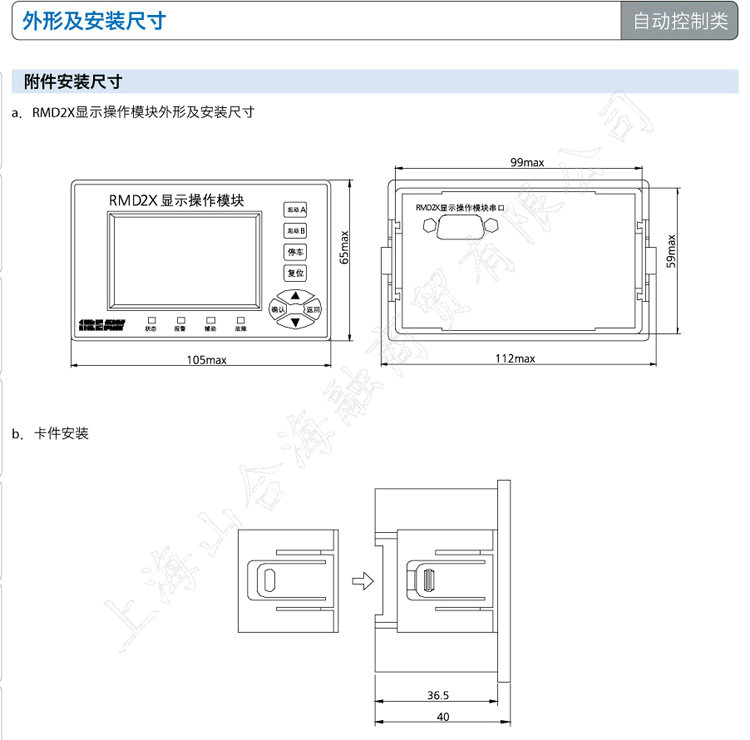

h．顯示操作模塊安裝槽：使用者可以根據需要確定RMD2X顯示操作模塊的安裝位置。如果把保護器與RMD2X顯
示操作模塊一體安裝，請將RMD2X置入顯示操作模塊安裝槽內；如果需要把RMD2X顯示操作模塊置于其他位
置，請將RMD2X顯示操作模塊從安裝槽內取出，通過專用的RMD2X顯示操作模塊串口連接線進行連接。
