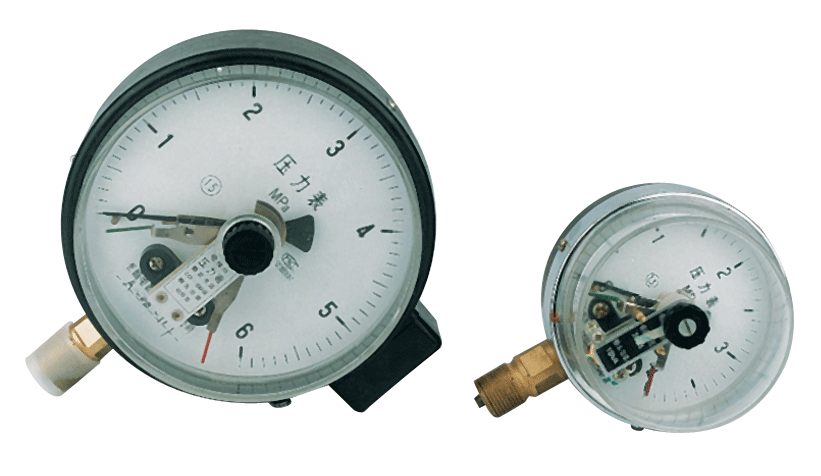

YX-100、150A電接點壓力表，由普通壓力表和接觸裝置兩個獨立部分組成。工作穩定KK，廣泛用于測量對銅、鋼及其合金無腐蝕作用的液體、氣體等介質的壓力和發出電信號，用于自動控制系統。




    精度等級：1.5級2.5級，觸頭功率：10W，設定點偏差：±0.5～4%，Z大工作電壓：220V～380V，切換差：±1～3.5%，環境溫度：-40℃～70℃，控制方式：上限、下限和上下限三種控制。


1.儀表安裝在周圍環境溫度為-40～70℃，相對濕度不大于80%的環境下使用。

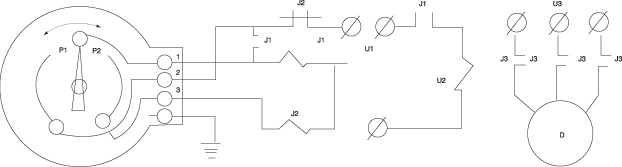

2.儀表使用前應先檢查接點的工作情況是否正常，接點力是否C過額定值，接線是否正確(見附圖)。
3.儀表安裝位置與測量點間的距間不C過10M，否則因沿程壓力損失而影響儀表讀數準確性。
4.儀表應垂直安裝、當安裝處遠離測量點時，應力求與測量點保持水平。


儀表的作用原理是測量系統的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針(連同觸頭)將被測值在刻度盤上指示出來。與此同時，當其與經定針上的觸頭(上限或下限)相接觸(或斷開)的瞬間，通過電路系統中的繼電器及接觸器的作用(將電源接通或切斷)，使得控制機構作出相應的動作(工作與否)，并可發出電信號，以達到自動控制和報警的目的。
